Сильфонные компенсаторы

Компенсатор сильфонный — это устройство компенсирующее в процессе эксплуатации возникающие в трубопроводах деформации трёх типов:

• растяжение, сжатие;
• смещение осей;
• изгиб.

Это достигается благодаря особенностям конструктивного исполнения.

Со склада и на заказ мы предлагаем продукцию, выбрать которую можно по целому ряду критериев.

В зависимости от вида компенсируемых деформаций предлагаем можно заказать сильфонные компенсаторы следующих типов:

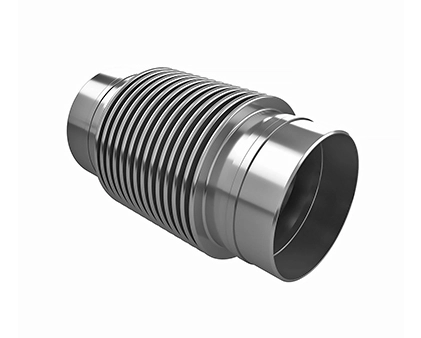

• Осевые под приварку (ГСФБ КСО) — предназначены для компенсации осевых смещений трубопроводной системы, компенсируют вибрационную нагрузку, исключают разрушения, деформацию трубопроводов, установленного оборудования. Монтируются путем приваривания патрубков к ответным патрубкам трубопровода.
• Осевые фланцевые (ГСФБ КСО Ф) — предназначены для компенсации осевых смещений трубопроводной системы, компенсируют вибрационную нагрузку, исключают разрушения, деформацию трубопроводов, установленного оборудования. Оснащены приварными либо поворотными (свободными) фланцами.
• Стартовые (ГСФБ ССК) — одноразовый тип устройства, использующийся в момент запуска трубопровода на проектный режим работы. В дальнейшем после того, как первый запуск трубопроводной системы произведен, и рабочая среда заполнила трубопровод, телескопический кожух сильфона заваривается и компенсатор становится частью трубы.
• Сдвиговые (ГСФБ КСС) — это компенсаторы сильфонные, выполняющие свои функции в условиях воздействия сдвига соединенных конструкций перпендикулярно оси компенсатора, совершая изгиб своей оси в пределах упругой деформации материала сильфона. Чаще всего имеют в своей конструкции 2 сильфона.
• Угловые поворотные (ГСФБ КСУ) — предназначены для компенсации поворота на определенный угол, элементов трубопровода и установленного на нем оборудования, в одной или нескольких плоскостях. Состоит из одного или двух сильфонов, выполненных из многослойной нержавеющей стали и присоединительной арматуры.
• Карданные (ГСФБ КСК) — разновидность поворотных компенсаторов. Оснащены карданным механизмом, ограничивающим перемещения патрубков с заданным угловым отклонением. Выполняют свои функции в условиях углового воздействия соединенных конструкций трубопровода, совершая изгиб своей оси в пределах упругой деформации материала сильфона.
• Разгруженные (ГСФБ КСР) — предназначены для компенсации осевых, сдвиговых перемещений трубопроводов. При использовании разгруженных компенсаторов нет необходимости в неподвижных опорах, которые предназначены для принятия нагрузки распорных усилий как в обычном трубопроводе. В отличие от обычного сильфонного компенсатора, разгруженные обеспечивают компенсацию деформации трубопроводов любых видов и их сочетаний одновременно с восприятием распорных усилий, которые образуются из-за давления и эффективной площади компенсатора.
• Разгруженные угловые ГСФБ КСУР – конструкция обеспечивает, помимо осевых и сдвиговых, компенсацию угловых и распорных перемещений.
• Универсальные (ГСФБ КСУН) – способны одновременно воспринимать разнонаправленные воздействия — осевые, угловые и т.п.
• Сейсмостойкие (ГСФБ КСУС) – применяются для защиты систем трубопровода от разрушений и поломок, компенсируя смещения по всем направлениям (по осям X, Y, Z и круговые движения), вызванные сотрясениями, усадками и прочими видами внешнего воздействия. Сильфонные сейсмические компенсаторы состоят из двух отделенных друг от друга сильфонных элементов, что позволяет компенсировать как осевое, так и боковое и поворотное смещение.
• Специальные ГСФБ КССП – конструктив может объединять в себе различные конструкции сильфонных компенсаторов, нестандартные присоединительные параметры, дополнительные проектные опции по техническому заданию заказчику либо в соответствии с предоставленными чертежами.
